Туннели
OpenConnect

OpenConnect

Туннель можно настроить через консоль и через LuCi (веб-интерфейс).

Предполагается что у вас есть имя пользователя, пароль и адрес сервера.

Установка пакетов #

Через терминал:

opkg update && opkg install openconnect luci-proto-openconnect

Для установки через LuCi надо зайти в System - Software и в поле Download and install package ввести имена пакетов нажать OK и подтвердить установку.

О правилах фаервола #

Для работы с Podkop нам не требуется создавать зону фаервола и настраивать перенаправление с lan. Если вам нужно использовать на роутере OpenConnect не только для Podkop то обратитесь к документации OpenWRT или к этому руководству.

Пример пользовательских настроек #

Нам потребуются следующие настройки:

uri: 'test.com:8433'
# или с указанием ссылки, если вы используете камуфляж:
uri: 'test.com:8433/?NUqVl3YLuX'

username:'test'
password: 'hGTWLIzox9RNHDL'

Если сервер работает на стандартном порту, т.е 443 для https, вы можете его не указывать.

Настройка через LuCi #

Note

В данный момент наблюдается баг в приложении LuCi для OpenWRT, а именно поля User certificate(PEM encoded), User key(PEM encoded), CA certificate имеют не верный тип и отображают сообщение об ошибке File not found. Удалите эти строки из указанных полей, перед сохранением настроек.

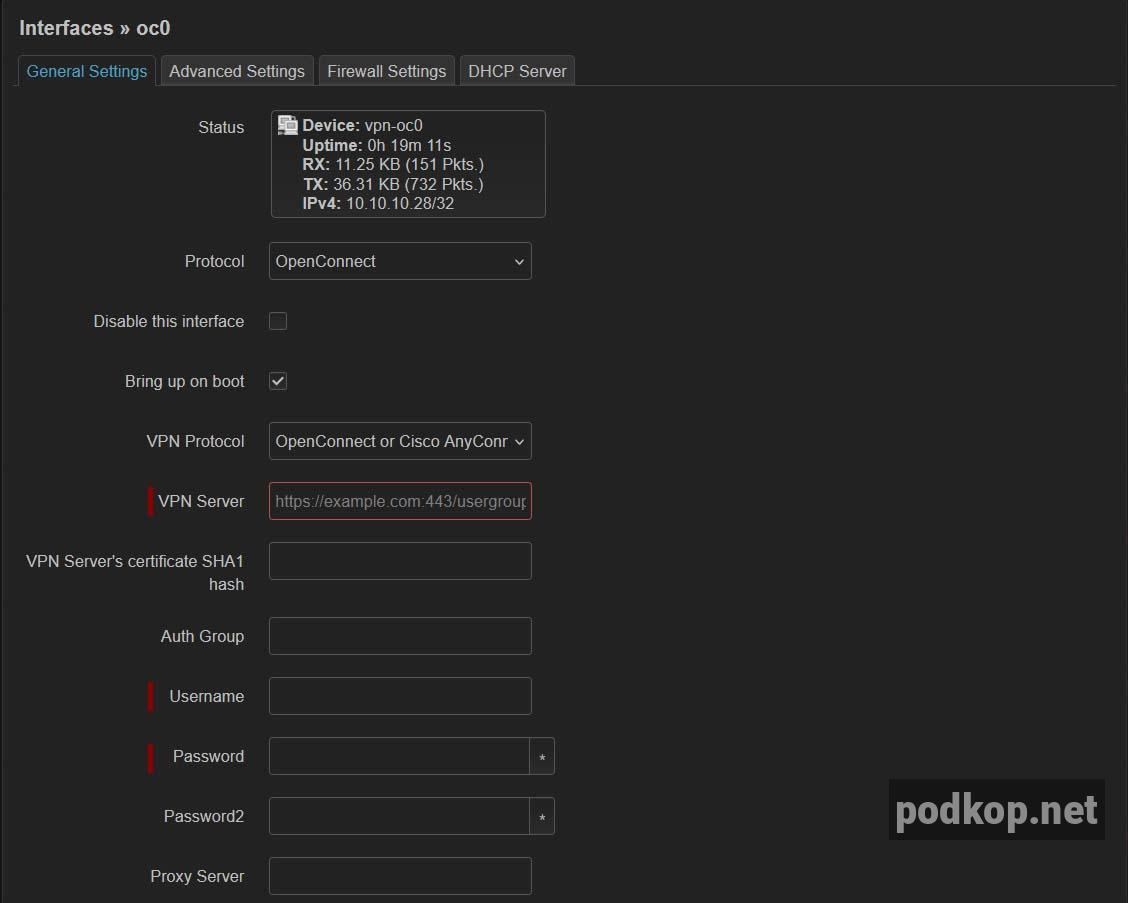

Добавляем необходимый интерфейс. Для этого заходим в раздел Network - Interfaces и нажимаем Add new interface. В качестве Protocol выбираем OpenConnect, Name - Имя интерфейса, в качестве примера используем oc0. После этого перед вами откроется страница конфигурации интерфейса.

oc_general

В открывшемся окне нам нужно внести следующие параметры:

  • VPN Server
  • Username
  • Password

После этого нажимаем Save, Save & Apply.

У интерфейса должны появиться числа в полях RX и TX.

oc_status

Настройка через консоль #

Настройка через файл конфигурации #

Открываем файл /etc/config/network, добавляем следующие строки:

config interface 'oc0'
	option proto 'openconnect'
	option uri '$uri'
	option username '$username'
	option password '$password'
	option vpn_protocol 'anyconnect'
	option defaultroute '0'

В переменные, начинающиеся с $ нужно подставить ваши значения

После этого необходимо перезагрузить сеть service network restart.

После перезагрузки должен появиться интерфейс oc0:

root@OpenWrt:~# ip a | grep oc0
21: vpn-oc0: <POINTOPOINT,MULTICAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UNKNOWN group default qlen 500
    inet 10.10.10.28/32 brd 255.255.255.255 scope global vpn-oc0

Настройка через UCI #

В переменные начинающиеся с $ нужно подставить ваши значения

uci set network.oc0=interface
uci set network.oc0.proto='openconnect'
uci set network.oc0.uri='$uri'
uci set network.oc0.username='$username'
uci set network.oc0.password='$password'
uci set network.oc0.vpn_protocol='anyconnect'
uci set network.oc0.defaultroute='0'

Затем применить изменения и перезагрузить сеть.

uci commit network
service network restart

Проверка работы интерфейса #

Проверить, что туннель работает, можно простым пингом с указанием интерфейса

ping -I vpn-oc0 itdog.info

Если интерфейс не поднялся, мы можем посмотреть логи так:

logread -f -e openconnect

MTU #

На данный момент наблюдается баг с установкой MTU со значением 1500 по-умолчанию,что может приводить к проблемам. Изменение option mtu в /etc/config/network или Override MTU в Advanced Settings, в LuCi, не работает.

Чтобы исправить вручную, до первой перезагрузки интерфейса или роутера можно выполнить следующее:

ip link set dev vpn-oc0 mtu 1412
