Wireguard

Туннель можно настроить через консоль и через LuCi (веб-интерфейс).

Предполагается что у вас есть работающий клиентский конфиг.

Установка пакетов

Через терминал:

opkg update && opkg install wireguard-tools luci-proto-wireguard

Для установки через LuCi надо зайти в System - Software и в поле Download and install package ввести имена пакетов нажать OK и подтвердить установку.

О правилах фаервола

Для работы с Podkop нам не требуется создавать зону фаервола и настраивать перенаправление с lan. Если вам нужно использовать на роутере Wireguard не только для Podkop то обратитесь к статье.

Пример пользовательского файла конфигурации

Клиентский файл конфигурации обычно имеет следующий вид:

[Interface]
PrivateKey = SMJ1k2xXcqQOzuGmbLRZiJdilhpPyW7002FlDmzJoms=
Address = 10.0.0.3/32

[Peer]
PublicKey = R2NAFxYRL7T5POMOmNMemaU1MEKUZEvVYAeeHvLryyU=
PresharedKey = hfrTs4UAoK/SaOBbjajO87DBfEMonVrAAxYiJnnwgKg=
Endpoint = HOST:IP
AllowedIPs = 0.0.0.0/0

Настройка через LuCi

Добавляем необходимый интерфейс. Для этого заходим в раздел Network - Interfaces и нажимаем Add new interface. В качестве Protocol выбираем Wireguard VPN, Name - Имя интерфейса, в качестве примера используем wg0. После этого перед вами откроется страница конфигурации интерфейса. Здесь есть два пути:

  • Импорт через файл конфигурации
  • Вручную внести все параметры

Импорт через файл конфигурации

В открывшемся, после того как мы указали имя и протокол, окне опускаемся вниз и находим кнопку Load Configuration. Перетаскиваем файл или копируем данные из вашего пользовательского файла конфигурации в открывшееся окно. После чего нажимаем Import Settings.

Переходим во вкладку Peers и нажимаем Edit. Находим опцию Persistent Keep Alive и вводим значeние 25. Без этой опции интерфейс не соединяется с сервером.

Если ваша конфигурация содержала адреса DNS-серверов, то следует зайти во вкладку Advanced Settings и проверить поле Use custom DNS servers и удалить адреса серверов.

Нажимаем Save - Save - Save & Apply и после этого Restart рядом с только что созданным интерфейсом. Напротив строчек RX и TX должны появиться следующие значения: RX: 92, TX: 180.

Ручное внесение параметров

Нужно перенести вручную параметры переменных из клиентского конфига в вэб-интерфейс.

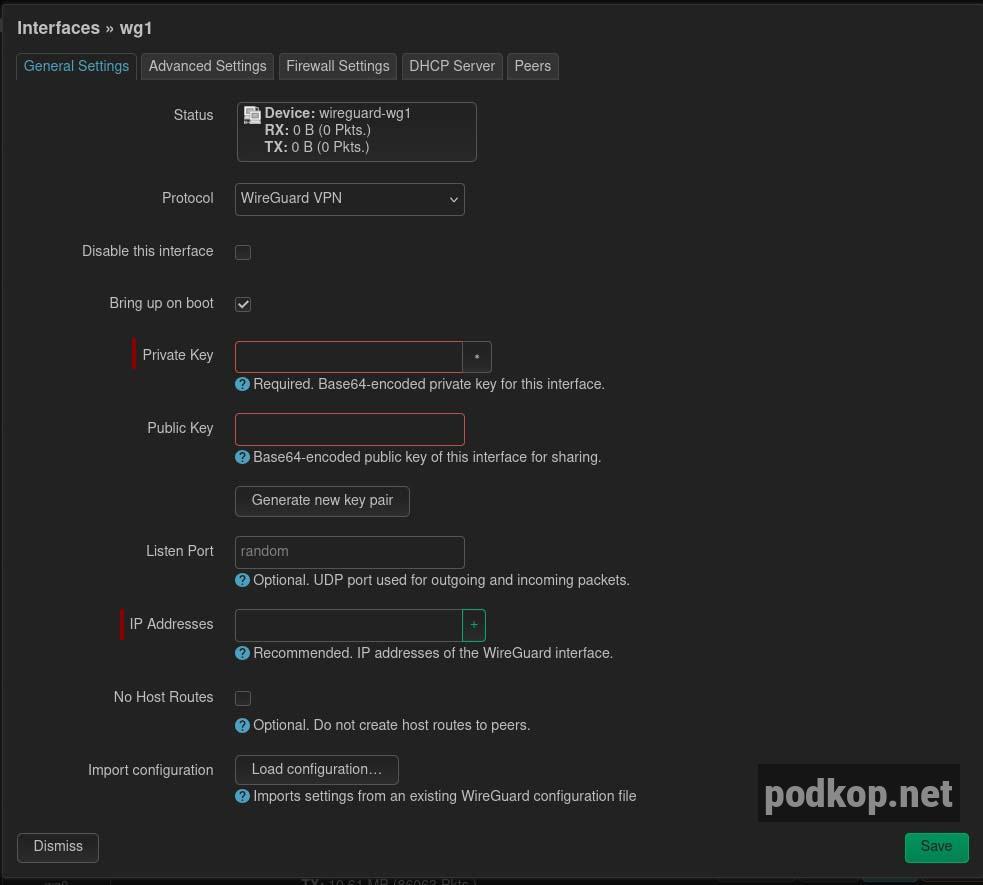

В General Setting нужно внести параметры из секции [Interface] вашего конфига:

wg_general_settings

  • Private Key
  • IP Addresses

Поле Public Key не сгенерируется автоматически и будет гореть красным. Чтобы это исправить нам нужно нажать Save и Dismiss, затем нажать Edit напротив нашего интерфейса и продолжить настройку.

Или сгенерировать ключ в терминале, используя ваш приватный ключ из раздела Interface:

echo 'SMJ1k2xXcqQOzuGmbLRZiJdilhpPyW7002FlDmzJoms=' | wg pubkey

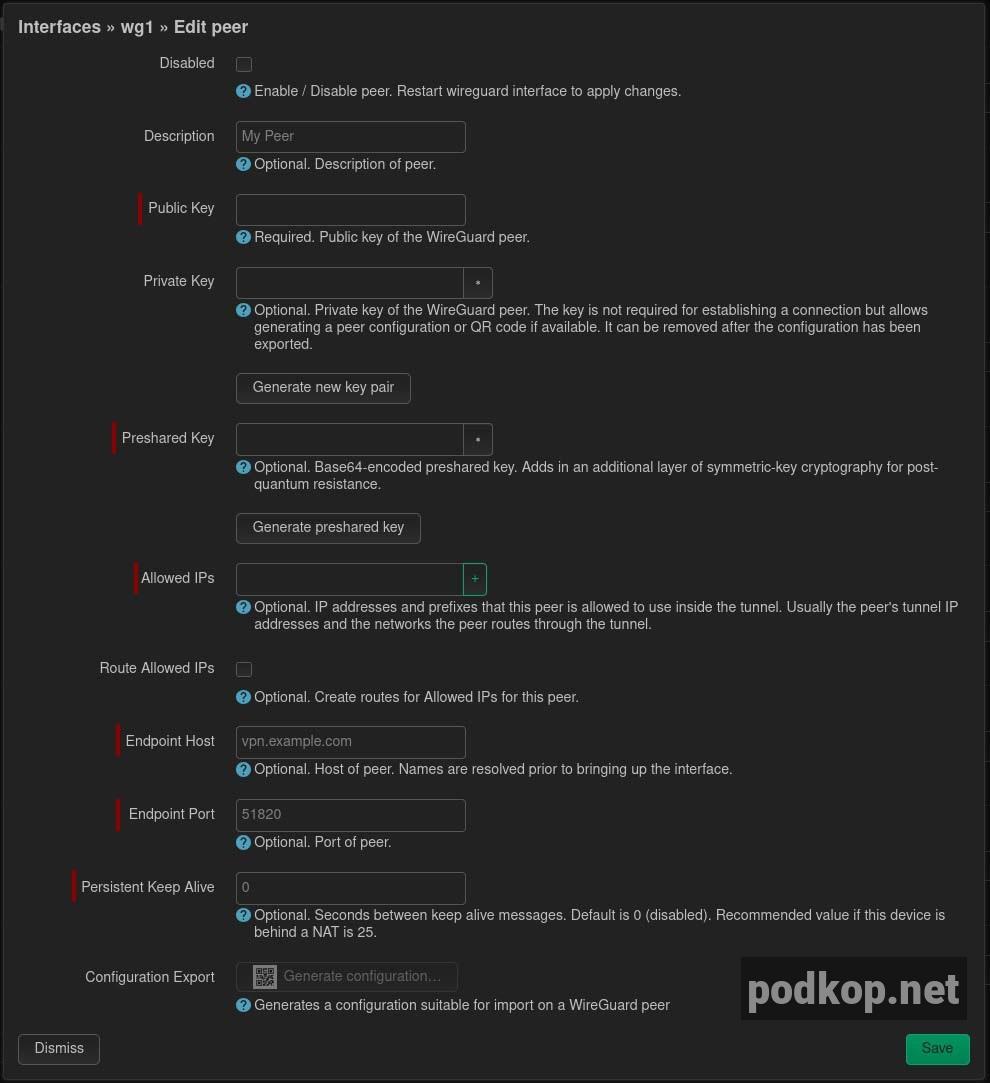

Далее переходим на вкладку Peers и нажимаем Add peer, а затем Edit рядом с появившейся строкой.

peer_settings

В открывшемся окне нам нужно внести параметры из секции [Peer] вашего конфига:

  • Public Key
  • Preshared Key, если он есть в конфиге
  • Allowed IPs
  • Endpoint Host
  • Endpoint Port
  • Persistent Keep Alive

Галочка у опции Route Allowed IPs должна быть снята. Она создаёт маршрут через WG интерфейс для перечисленных сетей из параметра Allowed IPs. Если галочка проставлена и Allowed IPs: 0.0.0.0/0, то весь трафик будет идти через WG.

После этого нажимаем Save, Save, Save & Apply.

У интерфейса должны появиться числа в полях RX и TX.

wg_status

Настройка через консоль

Настройка через файл конфигурации

В OpenWRT мы так же, как и в пользовательском конфиге, имеем две части: Interface и Peer. Открываем файл /etc/config/network и добавляем следующие строки:

# Отвечает за Interface
config interface 'wg0'
	option proto 'wireguard'
	option listen_port '51820'
	option private_key '$PRIVATE_KEY'
	list addresses '$WG_IP'

# Отвечает за Peer
config wireguard_wg0
	option name 'wg0_client'
	option route_allowed_ips '0'
	option persistent_keepalive '25'
	list allowed_ips '0.0.0.0/0'
	option endpoint_host '$HOST'
	option endpoint_port '51820'
	option public_key '$PUBLIC_KEY'
	option preshared_key '$PRESHARED_KEY'

В переменные, начинающиеся с $ нужно подставить значения из вашего конфига.

Часть Interface

proto — протокол, указывающий OpenWRT, что это конфигурация WireGuard

listen_port — порт на котором WireGuard принимает соединения. Это можно не трогать или убрать, тогда порт будет случайным.

private_key — это приватный ключ клиента

list addresses — адрес в WG сети. В примере конфига 10.0.0.3/32.

Часть peer (здесь называется wireguard_wg0)

route_allowed_ips — флаг, который создаёт маршрут через WG интерфейс для перечисленных сетей из параметра allowed_ips. Если 1 и allowed_ips=0.0.0.0/0, то весь трафик будет идти через WG. Мы указываем 0 - выключено.

persistent_keepalive — интервал времени, через который отправляются пакеты для поддержки соединения. Оставляем значение 25.

allowed_ips — подсети, в которые может ходить трафик через туннель. В большинстве случаев никаких ограничений не требуется, поэтому 0.0.0.0/0

endpoint_host — ip/url вашего сервера. Часть HOST клиентского конфига в поле Endpoint

endpoint_port — порт WireGuard на сервере. Указан в Endpoint после HOST:

public_key — публичный ключ сервера

preshared_key - ключ PRESHARED_KEY нужно указывать только, если сервер поддерживает это и он есть в конфиге

После перезагрузки должен появиться интерфейс wg0:

root@OpenWrt:~# ip a | grep wg0
21: wg0: <POINTOPOINT,NOARP,UP,LOWER_UP> mtu 1420 qdisc noqueue state UNKNOWN group default qlen 1000
    inet 10.8.0.4/32 brd 255.255.255.255 scope global wg0

Настройка через UCI

В переменные начинающиеся с $ нужно подставить ваши значения

uci set network.wg0="interface"
uci set network.wg0.proto="wireguard"
uci set network.wg0.private_key="$PRIVATE_KEY"
uci set network.wg0.listen_port="51820"
uci add_list network.wg0.addresses="$WG_IP"

uci set network.peer="wireguard_wg0"
uci set network.peer.public_key="$PUBLIC_KEY"
uci set network.peer.endpoint_host="$HOST"
uci set network.peer.endpoint_port="$IP"
uci set network.peer.route_allowed_ips="0"
uci set network.peer.persistent_keepalive="25"
uci set network.peer.allowed_ips="0.0.0.0/0"

Если в конфиге есть PRESHARED_KEY

uci set network.peer.preshared_key="$PRESHARED_KEY"

Описание опций можно узнать здесь

Затем применить изменения и перезагрузить сеть.

uci commit network
service network restart

Проверка работы интерфейса

Через LuCi

Перейти в Status - Wireguard и в поле Latest Handshake он должен быть меньше двух минут. Data Received и Data Transmitted не должны быть равны 0.

Через консоль

Посмотреть статистику WG можно через команду wg show. Нас интересует latest handshake, он должен быть меньше двух минут и transfer: в received и sent должны быть не равны 0.

peer: R6NAFxYRL6T5KOMOmNMemaU0MEKUZEvVYAxeLvLryyU=
  preshared key: (hidden)
  endpoint: $HOST:$PORT
  allowed ips: 0.0.0.0/0
  latest handshake: 11 seconds ago
  transfer: 92 B received, 180 B sent
  persistent keepalive: every 25 seconds

Проверить что туннель работает, можно простым пингом с указанием интерфейса

ping -I wg0 itdog.info
